ICS-ST-30A礦用防爆電子皮帶秤
ICS-ST-30A礦用防爆電子皮帶秤采用無杠桿、單托輥、全懸浮式結構,秤架結構簡單,重量輕,安裝簡單快捷,可為產品生產的過程控制和產量監控提供瞬時流量和累積量。此皮帶秤可應用于煤礦井下存在爆炸性氣體、煤塵等防爆要求較高的危險場合。
動態使用精度:≤±1.0%
輸送機傾斜角:≤17°
權威認證:計量認證,煤安認證,防爆認證,軟件著作權等
158-6236-0173
性能特點

結構簡單,精度穩定
無杠桿單托輥全懸浮式,一整體單元結構,結構簡單,安裝調試方便,維護量小;重量輕,受干擾因素少,長期使用可保持精度穩定。

安全防爆,適用性強
儀表、稱重、傳感器均具有防爆性能,防腐蝕、防潮、抗振動,可在煤礦井下易燃易爆環境中安全、可靠、穩定運行。適用于皮帶輸送機角度較大,以經濟和安裝容易為主要目的使用現場。

工業元件,功能強大
智能儀表,操作方便,智能分析狀態,優化處理,滿足零點長期穩定性要求。進口稱重傳感器,零點補償、靈敏度補償、非線性補償和過載保護功能。產品BQH5(A)型測速傳感器,使用壽命更長。

精選材質,品質更高
秤架采用精選優質碳鋼材質,不磨損,免維護,可根據用戶實際需求,定制不銹鋼材質。高品質材質和元件,綜合性更優,性價比更高。

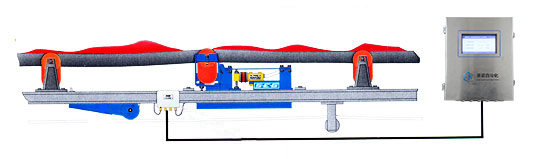

工作原理

【產生信號】:稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。
【速度測算】:速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。
【計算結果】:稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
產品參數
型 號 | 校驗精度 (%) | 理想條件下 動態精度(%) | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 (只) | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
ICS-ST-30A | ≤±0.5% | ±1.0% | 15天 | ≤17° | 兩只 | 一只 | 整體懸浮 | 一組 | 無 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

恒豐洗煤廠皮帶秤項目
17A型電子皮帶秤滿足客戶需求、現場應用條件和客戶預算,四組托輥,稱重區域長,承載堅固,穩定性好,能夠維持精準度穩定。

盾石圓之翰煤業FSD電子皮帶秤項目
FSD電子皮帶秤采用精簡的模塊化組合結構,全懸浮式減少力傳遞過程的損失,抗側向力、控水平分力減少落料跑偏對計量的影響;秤架剛性好、無形變、穩固耐用,秤架基本不積灰,維護工作量少。

江蘇裕灌現代農業皮帶秤項目
高精度矩陣式皮帶秤采用懸浮式結構,計量受到皮帶、秤架等影響小,環境適應能力強,滿足較為惡劣的現場環境,能夠滿足現場較寬的帶寬、傾斜角等輸送機情況。

河源紫金天宏科技定量給料機項目
定量給料機整體結構簡單,堅固耐用,環境適應能力強,滿足現場精準度和穩定性要求,操作簡單方便,能夠為用戶生產提供數據報表查詢等功能。
