ICS-ST-17B礦用防爆電子皮帶秤
ICS-17B皮帶秤的稱重區域?yàn)镮CS-17A型的1/2,為雙托輥、單杠桿式稱重結構,結構簡單,安裝調試方便,維護費用低。此皮帶秤可應用于煤礦井下存在爆炸性氣體、粉塵等防爆要求較高的危險場合。
精度范圍:計量精度0.125-1.0%
輸送機傾斜角:≤17°
權威認證:計量認證,煤安認證,防爆認證,軟件著作權等
158-6236-0173
性能特點

結構簡單,較高精度
杠桿支點,水平分力小,承載堅固,安裝調試便捷,力傳遞環節少,減少機械之間對計量影響,能夠有效克服偏載、坡度對精度影響,提高計量精度。

安全可靠,適用性強
儀表、稱重、傳感器均具有防爆性能,防腐蝕、防潮、抗振動,可在煤礦井下易燃易爆環境中安全、可靠、穩定運行。獨特的矩形杠桿,剛性好,無形變,減少維護。

工業元件,功能強大
智能儀表,操作方便,智能監測運行、故障診斷,滿足零點長期穩定性要求。進口稱重傳感器,零點補償、靈敏度補償、非線性補償和過載保護功能。BQH5(A)型測速傳感器,使用壽命更長。

精選材質,精益制造
稱架采用精選優質碳鋼材質,工業級材質、制造,耐磨耐用,免維護,可根據用戶實際需求,定制不銹鋼材質。高品質材質和元件,綜合性更優,性價比更高。
工作原理

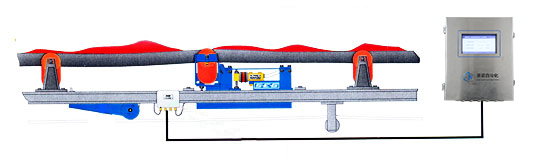

【產生信號】:稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。
【速度測算】:速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。
【計算結果】:稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
產品參數
型 號 | 校驗精度 (%) | 理想條件下 動態精度(%) | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 (只) | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
ICS-ST-17B | ≤±0.25% | ±0.5% | 15天 | ≤17° | 兩只 | 一只 | 雙杠桿 | 2組 | 四只 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

梓瑤商貿/攀鋼冶金材料皮帶秤項目
秤架為懸浮、單元組合式高精度矩陣式皮帶秤,結構簡單,計量精度高、性能穩定,水平表面小,積灰少,日常維護工作量小。

巴彥高勒糧庫ICS-30皮帶秤項目
皮帶秤計量快速、準確,儀表操作起來也很方便,數據顯示完整。計量數據也能夠?qū)崟r(shí)共享,領導可以遠程查看當前數據,也可以查詢、統計歷史數據,方便后續核算。

江達機械皮帶秤項目
電子皮帶秤秤架結構耐用,不易變形,堅固、適應能力強,同時配置高精度數字稱重傳感器、雙輪小車結構測速傳感器,稱重精準度高、性能穩定可靠。

盛云自動化技術定量給料機項目
定量給料機配置高精度稱重傳感器,抗干擾能力強,適應惡劣的工況環境,充分保證稱重檢測精度;控制柜集成控制儀表,方便集中管理操作。
