ICS-ST-14A礦用防爆電子皮帶秤
ICS-ST-14A礦用防爆電子皮帶秤采用四托輥、全懸浮式結構,配有四只稱重傳感器,沒有耳軸支點和運動部件,自重更輕,稱重時基本不受自身機械結構影響,精度高,可應用于煤礦井下存在爆炸性氣體、煤塵等防爆要求較高的危險場合。
動態校驗精度:≤±0.25%
輸送機傾斜角:≤6°
權威認證:計量認證,煤安認證,防爆認證,軟件著作權等
158-6236-0173
性能特點

全懸浮式,更高精度
全懸浮式稱重結構,無耳軸支點和可移動部件,直接作用傳感器,無其他因素(機械部件結構、皮帶等)影響,重量感應更迅速,四組托輥使稱重區域更長,精度高。

安全可靠,適用性強
儀表、稱重、傳感器均具有防爆性能,防腐蝕、防潮、抗振動,可在煤礦井下易燃易爆環境中安全、可靠、穩定運行??箓?cè)向力、抗水平分力,有效減少皮帶跑偏和落料對計量的影響。

工業元件,功能強大
智能儀表,操作方便,智能分析狀態,優化處理,滿足零點長期穩定性要求。進口稱重傳感器,零點補償、靈敏度補償、非線性補償和過載保護功能。產品BQH5(A)型測速傳感器,使用壽命更長。

精選材質,品質更高
稱架采用精選優質碳鋼材質,耐磨耐用,剛性好,不易變形,免維護,可根據用戶實際需求,定制不銹鋼材質。高品質材質和元件,綜合性更優,性價比更高。

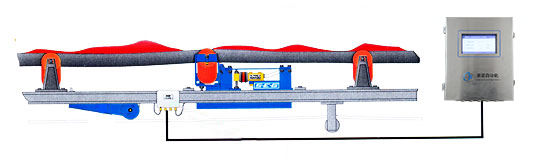

工作原理

【產生信號】:稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。
【速度測算】:速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。
【計算結果】:稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
產品參數
型 號 | 校驗精度 (%) | 理想條件下 動態精度(%) | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 (只) | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
ICS-ST-14A | ≤±0.125% | ±0.25% | 15天 | ≤6° | 四只 | 一只 | 懸浮式 | 四組 | 無 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

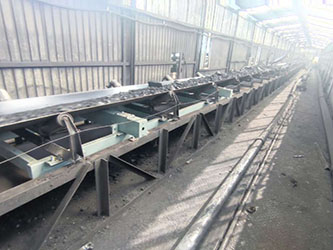

岔溝煤業ICS-14A防爆皮帶秤項目
ICS-14A防爆皮帶秤秤架結構采用全懸浮式,精度高,抗側向力、抗偏載性好,能夠達到高精度計量;防爆資質、認證齊全,質量有保障。

海螺水泥廠單組高精度皮帶秤項目
高精度皮帶秤采用模塊化組合式結構,秤架結構簡單,沒有多余的可移動機械部件,自重也非常輕,安裝調試、維護簡單方便,可以免除日常清潔等維護工作;M1高精度皮帶秤配置四只高精度稱重傳感器,重復性、非線性、滯后性良好。

日照鋼鐵-矩陣式皮帶秤
日照鋼鐵生產量大,物料等運輸稱重量大,運輸計量條線長,運輸計量環境不一,同時管理職能部門需要實時查詢數據,對比生產結果,便于高效的進行生產管理和調控。經過昊諾科技工程師與

承德縣興程礦業防爆皮帶秤項目
17A礦用防爆皮帶秤能夠有效適應煤礦井下各種因素對計量的影響,維持皮帶秤計量的精準度和穩定性。
