皮帶秤定量裝車系統
皮帶秤定量裝車系統是昊諾科技利用皮帶秤稱重技術和計算機技術而研制的新一代定量裝車系統,采用PLC與智能計量控制儀表結合的方式進行裝料控制,能夠高效實時自動控制管理散料裝車的過程,監控皮帶秤裝車系統運行,為用戶提供低成本、高精度的快速裝車應用。
單車裝車精度:≤±0.1%
單車裝車速度一般用時50S,平均裝車速度≤40s
158-6236-0173
該系統由料斗稱重系統、皮帶秤、儀表、計算機、操作臺、控制柜、毛重軌道衡和通訊模塊構成。
可顯示累積量、流量、裝車定值量、PID輸出值、速度、重量等數據,并根據物料流量,設定提前量,保證稱重精度。

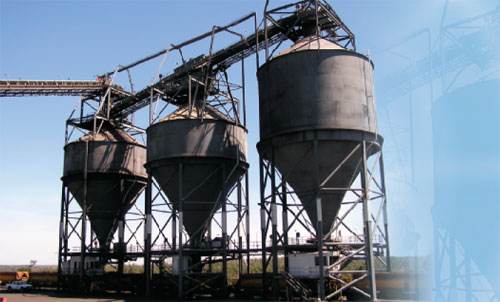

適用范圍:主要用于港口、碼頭、散料物流園、工廠等有大量散裝物料裝車的地方。

性能特點

稱重更精準
采用靜態稱重技術,使用進口高精度壓力傳感器靜態稱重,儀器自身測量誤差<0.3‰,使得單車裝車精度≤±0.1%。

裝車更快速
單車裝車速度一般用時50S,平均裝車速度≤40s。系統具有自動調零、自動調間隔,自動診斷故障等功能,系統穩定有利于提高裝車效率。

環境更干凈
稱量輸送裝車過程為全封閉式,車皮表面可經過碾壓固化封塵,減少物料外泄和粉塵外揚,保持作業現場環境整潔干凈。

監控更實時
系統可設定裝料量,通過大屏實時顯示當前的已裝載量,通過視頻系統實時監視裝載情況,并可通過語音系統對裝載行為進行指揮。
工作原理

料倉內的物料經卸料裝置連續均勻地將物料輸送到皮帶秤的膠帶上,輸送計量膠帶下面安裝有電子稱重裝置,皮帶機上的物料重量作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號并送入儀表。
同時儀表接收由傳感器傳來的速度信號,重量信號送往儀表經過計算后產生的瞬時流量,儀表可設定給料量(裝車的重量,例如20t),配料秤啟動時,變頻器采用最大工作頻率,瞬時流量達到最大,當累計量達到設定給料量提前量(例如18t)時,經過PID調節,儀表輸出4-20毫安電流送到變頻器,變頻器根據電流大小調節皮帶電機
產品參數
單車裝車速度 | 平均裝車速度 | 儀器自身測量誤差 | 單車裝車精度 |
一般用時50S | ≤40s | <0.3‰ | ≤±0.1% |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

青島億朗橡膠ICS-30皮帶秤項目
ICS-30皮帶秤為無杠桿、全懸浮式皮帶秤,秤體抗側向力強,適用于大傾角輸送機且能夠保持精度穩定。

青島漢唐電力/昶旭熱力FSD高精度皮帶秤項目
FSD高精度電子皮帶秤采用懸浮矩陣式結構,稱重單元模塊自由組合,適應現場輸送機傾斜角,計量精準度高,滿足客戶精準度要求,與其他大品牌相比,綜合性能更優。

海螺水泥廠單組高精度皮帶秤項目
高精度皮帶秤采用模塊化組合式結構,秤架結構簡單,沒有多余的可移動機械部件,自重也非常輕,安裝調試、維護簡單方便,可以免除日常清潔等維護工作;M1高精度皮帶秤配置四只高精度稱重傳感器,重復性、非線性、滯后性良好。

中平魯陽煤電防爆皮帶秤項目

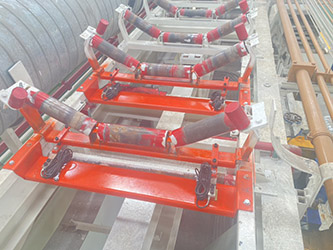

ICS-ST-17A皮帶秤和ICS-ST-14A皮帶秤均為四托輥結構,稱重區域長,稱重精準度和穩定性更高,均具有誤差小、感應靈敏、穩定可靠、功能豐富的特點。
